Intralogistiikan modulaariset kuljetinjärjestelmät

Plug. Play. Convey.

Nykyaikaiset intralogistiikan kuljetinjärjestelmät ovat yhä useammin modulaarisia, dataohjautuvia ja skaalautuvia. Oikea kaapelointiarkkitehtuuri – olipa se keskitetty tai hajautettu – ratkaisee asennustyön määrän, joustavuuden ja järjestelmän pitkän aikavälin tehokkuuden. LAPP tarjoaa kokonaisvaltaiset ratkaisut modulaaristen kuljetinjärjestelmien energian- ja tiedonsiirtoon – perinteisistä ohjauskeskusratkaisuista aina hajautettuihin arkkitehtuureihin kuljetinlinjaa pitkin.

Oli arkkitehtuuri keskitetty tai hajautettu – liitettävyys määrittää suorituskyvyn. Tutustu siihen, kuinka LAPP mahdollistaa skaalautuvat, tehokkaat ja tulevaisuuden kestävät kuljetinjärjestelmät.

Olipa kaapelointi keskitetty tai hajautettu – oikea arkkitehtuuri määrittää intralogistiikkasi tehokkuuden ja tulevaisuuden kestävyyden.

Kuljetinteknologia on nykyaikaisten intralogistiikkajärjestelmien selkäranka. Olipa kyse jakelukeskuksesta, automatisoidusta varastosta tai lentokentästä – modulaaristen kuljetinjärjestelmien on oltava luotettavia, joustavia ja kustannustehokkaita.

Modulaarisuuden lisääntyessä myös intralogistiikan kaapeloinnin vaatimukset muuttuvat:

• Korkeammat sykliajat
• Joustava pohjaratkaisun mukautettavuus
• Nopeammat projektien läpimenoajat
• 24/7‑käytettävyys
• Kasvava tiedonsiirtotarve

LAPP yhdistää kaiken, mikä liikuttaa kuljetinteknologiaasi – energiasta sensoreihin.

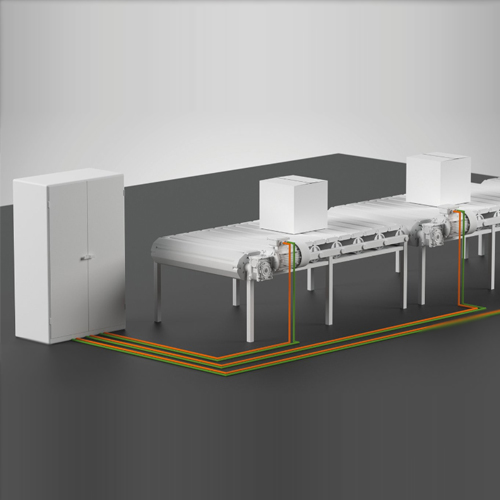

Keskitetyn kaapeloinnin ratkaisussa ohjausjärjestelmä, taajuusmuuttaja ja sähkönjakelu sijaitsevat pääosin ohjauskeskuksessa tai suoraan kuljetinjärjestelmässä. Moottorit, anturit ja toimilaitteet saavat syöttönsä sieltä käsin.

Keskitetyn arkkitehtuurin tyypilliset ominaisuudet

• Keskitetty energiansyöttö
• Selkeä järjestelmäarkkitehtuuri
• Vakiintunut ja testattu ratkaisu standardoituihin järjestelmiin

Rajoitteita modulaarisille kuljetinjärjestelmille

Järjestelmän monimutkaisuuden kasvaessa:

• Pitkät kaapelivedot
• Korkeat asennuskustannukset
• Rajallinen joustavuus laajennuksia varten

Keskitetty kaapelointi on edelleen järkevä valinta selkeästi jäsenneltyihin ja vähemmän dynaamisiin järjestelmäkokonaisuuksiin.

Hajautettu kuljetinjärjestelmäarkkitehtuuri integroi energianjakelun, käyttölaitteet ja tiedonsiirron suoraan kuljetinlinjaan. Komponentit, kuten I/O‑moduulit tai taajuusmuuttajat, sijoitetaan lähelle prosessia.

Tämä rakenne soveltuu erityisen hyvin modulaarisiin kuljetinjärjestelmiin, joissa akselit ovat hajautetusti sijoitettuja ja pohjaratkaisujen on oltava joustavia.

Hajautetun kaapeloinnin edut:

• Lyhyemmät kaapelipituudet
• Nopeampi asennus plug‑and‑play‑ratkaisujen ansiosta
• Parempi EMC‑suorituskyky lyhyiden moottorikaapeleiden ansiosta
• Erittäin hyvä skaalautuvuus
• Selkeä vyöhykekohtainen rakenne kuljetinlinjaa pitkin

Hajautetut konseptit luovat perustan taloudellisesti skaalautuville intralogistiikkajärjestelmille.

Linjatopologia

Linjatopologiassa energia ja tiedonsiirto välitetään moduulilta moduulille. Jokainen kuljetinosuus on osa yhtenäistä kokonaisuutta ilman erillistä paluuta keskitettyyn ohjauskaappiin. Tämä arkkitehtuuri vähentää rinnakkaisten johdotusharjojen määrää ja minimoi rajapinnat energian- ja ohjaustasojen välillä. Linjatopologia on erityisen kustannustehokas modulaarisissa kuljetinjärjestelmissä, joissa vaaditaan suurta joustavuutta ja joissa muutostarpeet ovat tiheästi toistuvia.

• Vähemmän asennuskompleksisuutta: Moduulien peräkkäinen kytkentä poistaa tarpeen monimutkaiselle tähtikaapeloinnille ja keskitetysten keräyspisteiden käytölle.

• Nopeampi käyttöönotto: Esivalmistetut liitännät mahdollistavat selkeän rakenteen ja lyhentävät asennusaikoja.

• Korkea skaalautuvuus: Uusia kuljetinmoduuleja voidaan integroida olemassa oleviin linjoihin ilman kokonaisarkkitehtuurin merkittävää muuttamista.

• Materiaalien ja tilan optimoitu käyttö: Vähemmät kaapelikimput ja lyhennetyt kaapelireitit yksinkertaistavat järjestelmäsuunnittelua.

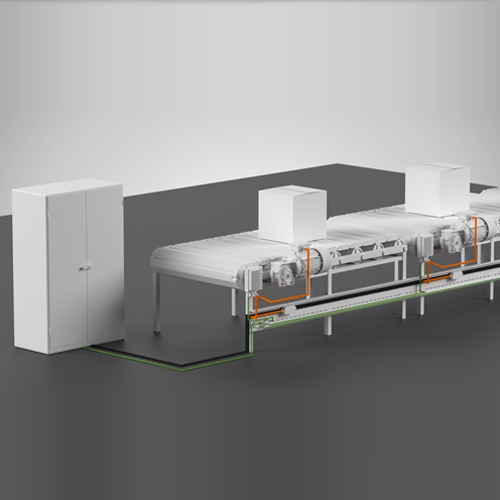

Rengastopologia

Rengastopologia mahdollistaa energian ja signaalien jaetun, segmentoidun jakelun kuljetinlinjaa pitkin. Moduulit liitetään toisiinsa määriteltyjen siirtopisteiden kautta, mikä luo selkeän erottelun yksittäisten kuljetinosuuksien välille. Toisin kuin puhtaasti lineaarinen rakenne, rengasarkkitehtuuri mahdollistaa energiareittien ja huoltoalueiden selkeämmän segmentoinnin. Rengastopologia soveltuu erityisen hyvin järjestelmiin, joissa huollon tarve on suuri ja kuljetusalueet on selkeästi rajattu.

Hyödyt:

• Kohdennettu huolto yksittäisille segmenteille: Yksittäisiä osia voidaan tarkastaa tai huoltaa erillään ilman, että koko kuljetinlinjan toimintaan tarvitsee puuttua.
• Vikaantumisten rajautuminen: Yhden moduulin vika ei vaikuta välittömästi koko järjestelmän toimintaan.
• Parempi järjestelmän läpinäkyvyys: Selkeästi määritellyt liitäntä- ja siirtopisteet helpottavat vianhakua ja diagnostiikkaa.
• Jäsennelty energianjakelu: Rengasrakenne tukee tasapainoista kuormanjakoa koko järjestelmän laajuudella.

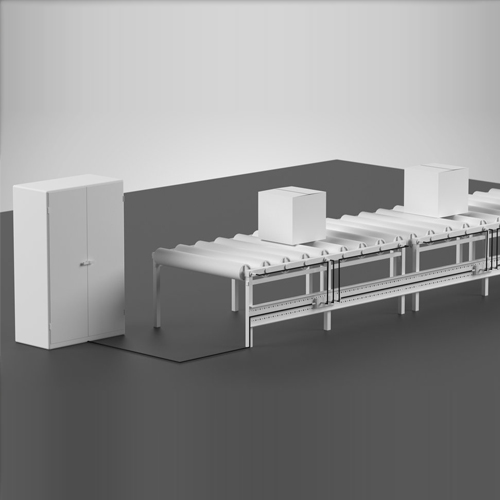

Käyttömoottorirullat (MDR)

Moottoroidut käyttömoottorirullat (MDR, Motorised Drive Rollers) integroivat sähkökäytön suoraan kuljetinrullaan. Tämä poistaa tarpeen keskitetylle voimansiirrolle, vaihteistoille tai mekaanisille kytkennöille. Jokainen kuljetusvyöhyke ohjataan sähköisesti erikseen, mikä vähentää mekaanista monimutkaisuutta ja parantaa ohjauksen tarkkuutta.

• Vyöhykekohtainen energiatehokkuus: Vain aktiiviset kuljetinosuudet ovat käytössä, mikä vähentää energiankulutusta ja lämpökuormaa.

• Vähemmän mekaanisia kuluvia osia: Ulkopuolisten käyttölaitteiden vähäisempi määrä tarkoittaa pienempää huoltotarvetta.

• Korkea modulaarisuus: Kuljetinosuuksia voidaan integroida tai vaihtaa toisistaan riippumatta.

• Parannetut EMC‑olosuhteet: Lyhyet moottorikaapelit ja hajautetut käyttölaitteet vähentävät sähkömagneettisia häiriöitä.

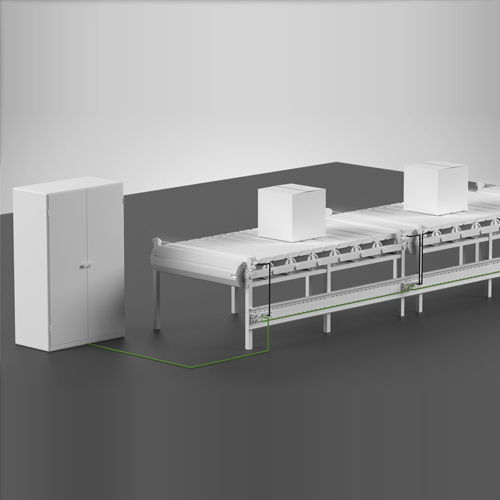

Teollinen tiedonsiirto

Nykyaikaiset kuljetinjärjestelmät ovat vahvasti verkottuneita. Anturit, käyttölaitteet, turvakomponentit ja ohjausjärjestelmät kommunikoivat keskenään jatkuvasti teollisten verkkojen kautta. Epävakaa tiedonsiirtoinfrastruktuuri johtaa suoraan seisokkeihin tai prosessihäiriöihin. Huolellisesti suunniteltu teollinen verkkoinfrastruktuuri parantaa järjestelmän käytettävyyttä, laajentaa diagnostiikkamahdollisuuksia ja tukee ennakoivan kunnossapidon konsepteja.

• Korkea häiriönsietokyky (EMC): Moottorit, taajuusmuuttajat ja voimakaapelit synnyttävät sähkömagneettisia häiriökenttiä. Datakaapeleiden on oltava asianmukaisesti suojattuja näitä häiriöitä vastaan.

• Mekaaninen kestävyys: Liike, tärinä ja teolliset ympäristöolosuhteet edellyttävät kaapelirakenteilta suurta mekaanista lujuutta.

• Tulevaisuuden tietonsiirtonopeudet: Modulaaristen järjestelmien on kyettävä siirtämään kasvavia tietomääriä luotettavasti myös tulevaisuudessa.

• Standardien yhteensopivuus: Tuki teollisille Ethernet‑ ja kenttäväyläprotokollille, kuten PROFINET.

LAPP tukee valmistajia ja järjestelmäoperaattoreita keskitettyjen ja hajautettujen kaapelointikonseptien toteuttamisessa intralogistiikassa.

Valikoimaamme kuuluvat:

• Syöttö- ja ohjauskaapelit
• Teolliset tiedonsiirtokaapelit
• Teolliset liittimet
• Esikoostetut plug‑and‑play‑järjestelmät
• Kaapelien suojaus- ja merkintäjärjestelmät

Integroitu järjestelmäratkaisu lyhentää asennusaikoja, parantaa järjestelmän käytettävyyttä ja mahdollistaa pitkäaikaisen skaalautuvuuden.

1. Mikä on ero keskitetyn ja hajautetun kaapeloinnin välillä kuljetinjärjestelmissä?

Keskitetyn ja hajautetun kaapeloinnin välinen ero liittyy energian- ja tiedonsiirron rakenteeseen kuljetinjärjestelmässä.

Keskitetyn kaapeloinnin ratkaisussa ohjausjärjestelmä, taajuusmuuttajat ja sähkönjakelu sijaitsevat pääosin ohjauskaapissa. Moottorit, anturit ja toimilaitteet syötetään sieltä käsin pidempien kaapelointireittien kautta.

Hajautetussa kaapeloinnissa energianjakelijat, I/O‑moduulit ja käyttölaitteet integroidaan suoraan kuljetinlinjaa pitkin. Energian- ja tiedonsiirto jaetaan yksittäisiin moduuleihin tai vyöhykkeisiin.

Hajautetut arkkitehtuurit soveltuvat erityisen hyvin modulaarisiin kuljetinjärjestelmiin, joissa vaaditaan korkeaa skaalautuvuutta ja joustavia layout‑ratkaisuita.

2. Milloin hajautettu kaapelointi on järkevää intralogistiikassa?

Hajautettu kaapelointi on erityisen hyödyllistä silloin, kun kuljetinjärjestelmät ovat modulaarisesti rakennettuja ja niitä laajennetaan tai mukautetaan säännöllisesti.

Tyypillisiä käyttökohteita ovat:

• Kappaletavara- ja pakettikuljetintekniikka
• Jakelukeskukset
• Automatisoidut varastot
• Järjestelmät, joissa on vyöhykepohjainen ohjaus

Hajautettu kaapelointi lyhentää kaapelipituuksia, yksinkertaistaa asennusta ja mahdollistaa järjestelmän selkeän jäsentelyn. Tämä helpottaa laajennusten toteuttamista ja mahdollistaa huoltotöiden tekemisen kohdennetusti ja tehokkaasti.

3. Mitä linjatopologia tarkoittaa modulaarisissa kuljetinjärjestelmissä?

Linjatopologia on kaapelointirakenne, jossa kuljetinmoduulit kytketään toisiinsa peräkkäin moduulista moduuliin. Sekä energia että tiedonsiirto jatketaan linjaa pitkin eteenpäin.

Toisin kuin tähtimäisessä rakenteessa, linjatopologiassa ei ole keskitettyä runkolinjaa. Sen sijaan muodostuu modulaarinen ketjurakenne.

Linjatopologia soveltuu erityisesti:

• MDR-pohjaisille (Motor Driven Roller) kuljetinmoduuleille
• Vyöhykeohjauksille
• Laajennettaville järjestelmäkokonaisuuksille

Se vähentää asennustyötä ja tukee kuljetinjärjestelmän selkeää segmentointia.

4. Mitä rengastopologia tarkoittaa kuljetintekniikassa?

Rengastopologia mahdollistaa energian ja signaalien hallitun jakelun siten, että yksittäisten kuljetinmoduulien välillä on selkeästi määritellyt siirtopisteet.

Sitä käytetään usein silloin, kun:

• moduulien tulee olla helposti vaihdettavissa
• huollettavuus on keskeisessä roolissa
• kaapeloinnin monimutkaisuutta halutaan vähentää

Moduulien selkeän erottelun ansiosta yksittäisiä segmenttejä voidaan huoltaa tai vaihtaa ilman, että koko järjestelmän toiminta häiriintyy.

5. Mitä Motor Driven Rollerit (MDR) ovat kuljetintekniikassa?

Motor Driven Rollerit (MDR), eli moottoroidut rullat, ovat kuljetinrullia, joihin sähkömoottori on integroitu suoraan rullan sisään. Käyttö on tällöin rullassa itsessään, eikä erillisiä vaihteita tai keskitettyjä käyttöyksiköitä tarvita.

MDR-järjestelmien ominaisuuksia ovat:

• vyöhykepohjainen ohjaus
• energiatehokas toiminta
• vähentynyt mekaaninen monimutkaisuus
• modulaarinen laajennettavuus

Modulaarisissa kuljetinjärjestelmissä MDR-ratkaisut yhdistetään usein hajautettuun kaapelointiin, sillä jokainen vyöhyke voidaan tällöin syöttää ja ohjata erillisesti.

6. Mitä vaatimuksia MDR-järjestelmien kaapeloinnille asetetaan?

MDR-pohjaisten kuljetinjärjestelmien kaapeloinnin on täytettävä useita teknisiä vaatimuksia:

• kompakti rakenne ja rajallinen asennustila
• EMC-yhteensopivat (häiriösuojatut) moottorikaapelit
• jaettu ja segmentoitu virransyöttö
• kestävät ja luotettavat pistoliitännät
• turvallinen tiedonsiirto vyöhykepohjaista ohjausta varten

Lyhyet ja suojatut moottorikaapelit parantavat sähkömagneettista yhteensopivuutta (EMC) ja lisäävät koko järjestelmän käyttövarmuutta ja toiminnallista turvallisuutta.

7. Mikä rooli teollisella tiedonsiirrolla on intralogistiikassa?

Nykyaikaiset kuljetinjärjestelmät ovat vahvasti tietopohjaisia. Anturit, käyttöyksiköt ja ohjaimet viestivät jatkuvasti keskenään teollisten tietoverkkojen kautta.

Teollisen tiedonsiirron on täytettävä seuraavat vaatimukset:

• kyky toimia reaaliaikaisesti
• häiriönsietokyky ja EMC-yhteensopivuus
• mekaanisten rasitusten kestävyys
• yhteensopivuus yleisten standardien, kuten PROFINETin, kanssa

Kestävä Ethernet- tai väyläpohjainen (Fieldbus) tiedonsiirtoinfrastruktuuri on ratkaisevan tärkeä intralogistiikkajärjestelmien käytettävyyden ja prosessien luotettavuuden kannalta.

8. Mitkä tekijät vaikuttavat kaapelointiarkkitehtuurin valintaan?

Valinta keskitetyn ja hajautetun kaapeloinnin välillä riippuu useista tekijöistä:

• järjestelmän modulaarisuuden aste
• suunnitellut laajennukset
• huolto- ja kunnossapitostrategia
• EMC-vaatimukset
• asennusaika
• käyttöjen energiantarve

Kokonaisvaltainen näkemys energian- ja tiedonjakelusta on ratkaisevan tärkeä kuljetinjärjestelmän pitkän aikavälin tehokkuuden ja skaalautuvuuden varmistamiseksi.
